一次性使用正壓無針接頭由外圓錐鎖定接頭、正壓裝置、內圓錐接頭套組成。

一次性使用正壓無針接頭

1. 產品型號/規格及其劃分說明

1.1 產品型號/規格

單聯接頭型。

1.6 產品結構示意圖

（備注：1-下殼、 2-上殼、 3-彈性體）

2. 產品性能指標

2.1.2 尺寸

正壓無針接頭的魯爾接頭的基本尺寸應符合GB/T1962.1和GB/T 1962.2的規定。

（所需儀器設備：魯爾量規；所需工裝：無）

2.1.3 應力開裂

在GB/T 1962.2-2001中第5.8章所述條件下試驗，接頭不得有應力開裂現象。

（所需儀器設備：多功能魯爾接頭測試儀；所需工裝：無，需要接空壓機）

2.1.6 耐壓性能

應能承受30psi壓力15秒不泄漏，無破裂。

（所需儀器設備：正負壓測試儀；所需工裝：無，需要接空壓機）

2.1.11 進液端接口密合性

接口應能與符合GB/T 1962.2-2001的外圓錐鎖定接頭連接。按YY 0581.2-2011附錄A.5.1規定試驗時，連接處應無水或空氣泄露。

（所需儀器設備：正負壓測試儀；所需工裝：無，需要接空壓機）

3.檢驗方法

3.1.2 尺寸

 以通用或?qū)Ｓ昧烤邷y(cè)量，應符合2.1.2的規定。

3.1.3 應力開裂

按GB/T 1962.2-2001中第5.8章所述條件下試驗，應符合2.1.3的規定。

3.1.6 耐壓性能試驗

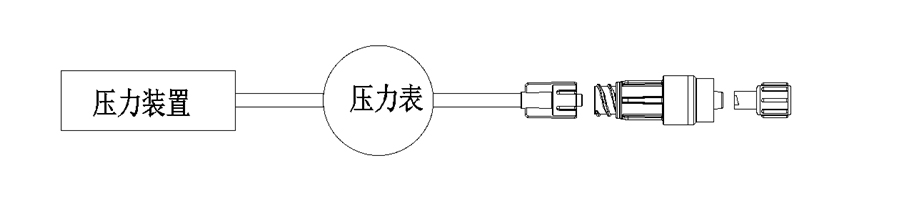

測試方法：如上圖所示，將正壓無針接頭接口端接入帶有魯爾接頭的壓力裝置，然后排盡正壓無針接頭內部空氣，然后將整個正壓無針接頭處于密閉狀態；準備結束后，加壓至30psi并保壓15秒，檢查任何部位有無泄漏。

采用正負壓測試儀；所需工裝：無，需要接空壓機

3.1.11 進液端接口

按YY 0581.2-2011附錄A.5.1規定試驗時，應符合2.1.11的要求。

采用正負壓測試儀；所需工裝：無，需要接空壓機

四、一次性使用正壓無針接頭檢測儀器有哪些

魯爾圓錐接頭性能試驗儀

LEY-T01多功能魯爾接頭測試儀主要參數

軸向力：0-100N

精度：誤差不大于±0.5%讀數

內水水壓：0Kpa-600Kpa

精度：誤差不大于±0.5%讀數

負壓：-90kpa-0kpa

精度：誤差不大于±0.5%讀數

扭矩：0.01N?m～0.50N?m

精度：誤差不大于±0.5%

分離力：20-40N（0-100N）

精度：誤差不大于±0.5%

電源：AC220V，50Hz

外形尺寸：580×280×510（mm）

重量：28Kg

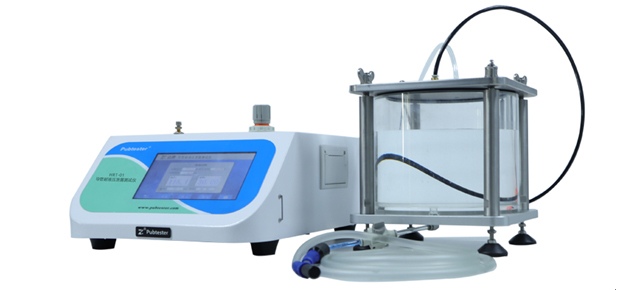

正負壓測試儀

LEAK-02H正負壓測試儀主要參數

壓力量程：正壓0 ～ 600kpa,負壓 0～-90kPa

真空度準確度：0.1級

測試時間：0～9999min

模式：正壓、負壓、正壓到負壓、負壓到正壓

操作控制形式：全自動控制、觸摸屏操作

氣源壓力要求：0.7～0.9 MPa（氣源用戶自備）

氣源接口：Φ6 mm聚氨酯管

電源：AC 220V 50Hz/120V 60Hz

外形尺寸：主機：300mm(L)×385mm(W)×150mm(H)

約凈重：主機：7kg / 標配300真空罐：9.5Kg

語言：中文/英文（標配）
